Обзор журнала Glass Audio за 1999 год
№ 1/99
Уже с обложки Michael Burrows (Майкл Берроуз) осыпает нас риторическими вопросами:
что вы скажете о виниловых записях 50-х, берущих за душу при их отнюдь не хайфайном качестве?
А как насчет ваших старых ацетатных пленок, записанных еще с пьезоэлектрического микрофона? Для
прослушивания винила и других источников звука (включая CD) с нестандартными АЧХ автор предлагает
предусилитель-эквалайзер, рассчитанный на подключение до 7 источников. Все каскады выполнены по

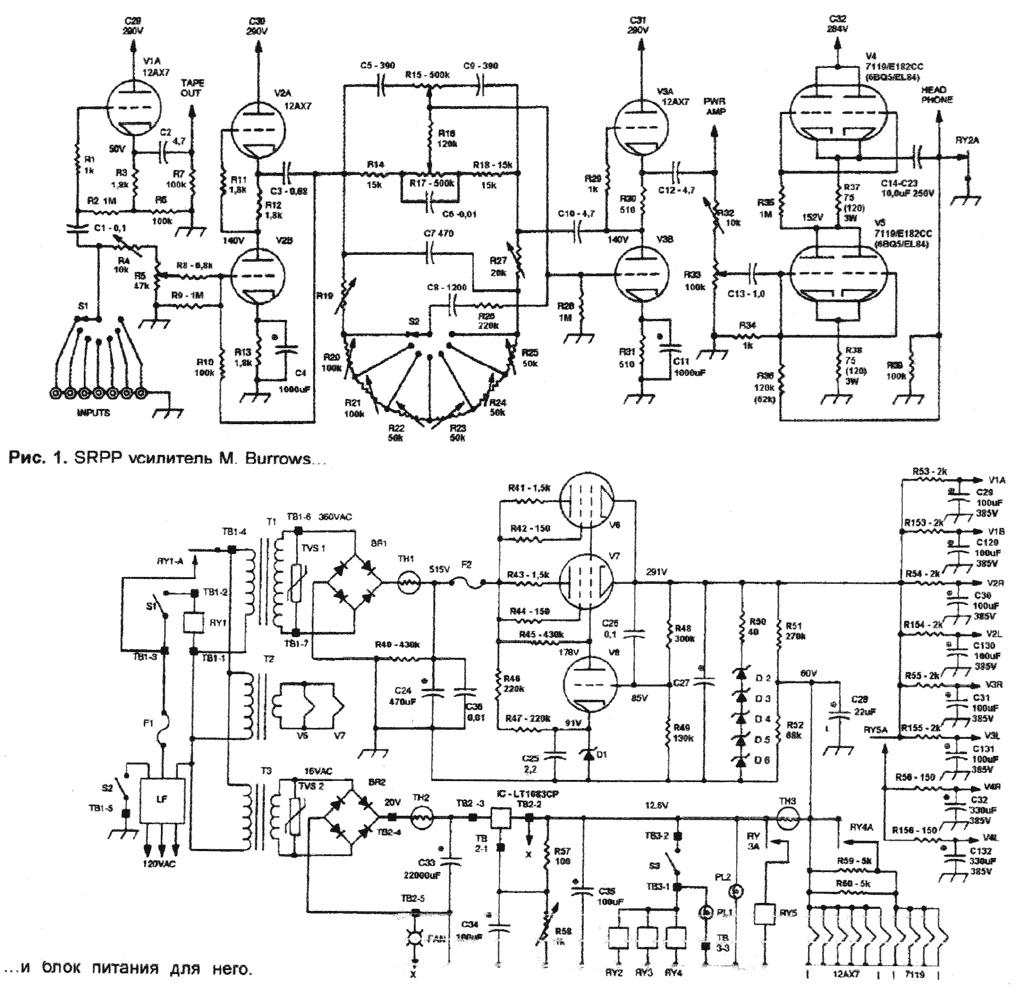

схеме SRPP, на выход подключаются наушники (см. рис.1). При использовании в выходном каскаде ламп
6П14П и телефонов с сопротивлением 600 Ом обещана выходная мощность до 0.8 Вт при коэффициенте
гармоник в полпроцента. С уменьшением сопротивления нагрузки мощность падает, а искажения растут.
Для подключения магнитофона на запись имеется буфер на катодном повторителе. В отличие от предыдущего
проекта Майкла, сплошь состоящего из моточных узлов, этот предусилитель содержит их только в блоке
питания. В довершение ко всему его конструкция оснащена вентилятором, подобно домашнему компьютеру.
Общая стоимость деталей усилителя составила $1885.
Рис.1 SRPP усилитель M.Burrows

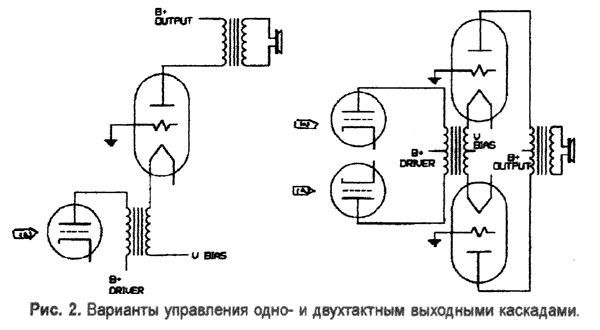

Для раскачки мощных выходных триодов в классе А2 драйверы с низким выходным сопротивлением и трансфор-маторной связью, а также катодные повторители с непосредственной связью считаются наиболее популярными. Неплохо ведут себя и драйверы с дроссельной нагрузкой и мю-повторители. Однако всем им свойственны проблемы, возникающие с появлением сеточного тока выходной лампы. Во избежание этих проблем Mark Kelly (Марк Келли) предлагает заземлить сетку выходного триода и раскачивать его через катодную цепь (см. рис.2). На фоне постоянно протекающей (класс А) через катод анодной составляющей тока появление или пропадание сеточной составляющей теперь не будет столь заметным и не приведет к существенному изменению режима работы драйвера.
Компьютерный аналитик Steve Robertson (Стив Робертсон) очень подробно, в деталях рассказывает, как он купил за $15 старый усилитель и восстановил его. Очередной двухтактник на EL84 и паре 12AX7.
Среди множества объявлений привлекла внимание реклама нового программного продукта под Windows
для конструирования и анализа выходных каскадов однотактных усилителей SE Amp CAD. Программа
содержит данные о 30 электронных лампах и более ста выходных трансформаторов. Компания GlassWare
приглашает вас посетить сайт в интернете www.tubecad.com.
Прим. редакции: мы попробовали эту программу и сочли ее интересной для начального моделирования
выходных каскадов. Программа не отражает поведения каскада в реальных условиях, ибо не учитывает
влияние драйвера. Однако если вам лень просчитывать кучку связанных между собой формул, то проще
всего использовать именно этот программный продукт.
№ 2/99
Larry Lisle (Ларри Лайл) предлагает прекрасный проект для начинающего – его
усилитель (см. рис. 3) содержит всего 6 деталей, не считая блока питания. Впрочем, последний
состоит тоже всего из 6 деталей. Для начала предлагается построить выходной каскад, а затем по
мере надобности снабдить его и входным. В роли входного транса на рис. 3 выступает выходной,
включенный наоборот, так что он повышает напряжение примерно в 17 раз, поэтому полоса пропускания
будет очень узкой, около 5 килогерц. Тем не менее, звук будет отнюдь не слишком ужасным, более
того, это может оказаться полезным в НЧ канале при биампинге. Однако на самом деле это сделано для
того, чтобы только запустить выходной каскад. Впоследствие предлагается заменить трансформатор

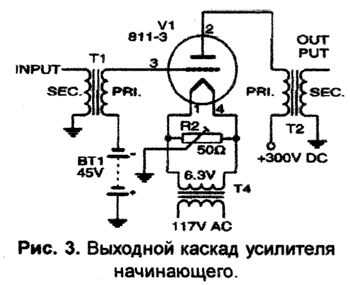

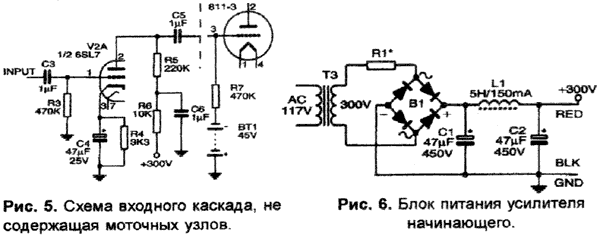

лампой (см. рис. 5). Резистор R1 в блоке питания (см. рис. 6) — гасящий. В зависимости от
параметров силового транса этот резистор может и не понадобиться. Для надежности и защиты от
начинающих выходная лампа выбрана 811-3. При анодном напряжении в 300 В вы можете закоротить
цепь смещения и лампа это спокойно выдержит. Не пытайтесь ставить такие опыты с 300В! Спалить же
811-ю при таком низком анодном возможно лишь подав его на нить накала! Ларри обращает внимание,
что накальный трансформатор расположен на плате усилителя, а анодный - на плате блока питания, и
выдвигает 7 причин на это. Что же получилось в итоге? Прекрасный звук, хотя и при не очень высокой
мощности. Во-первых, вы можете наслаждаться музыкой! Во-вторых, вы можете попробовать иные лампы
взамен 811-й либо увеличить ей анодное (вполне возможно, что ламповым выпрямителем с масляно-бумажными
конденсаторами). В-третьих, попробовать схему компенсации гармоник, иные лампы на входе и т.д. и т.п.

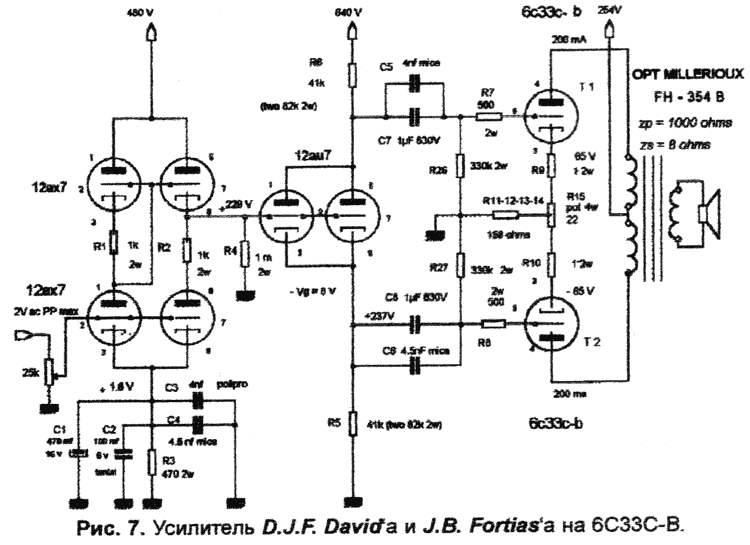

Очередной двухтактник смотрит на нас с обложки второго номера. Daniel J.F. David (Дэниэл Дэвид) и Jean B. Fortias (Жан Фортиас) использовали по входу SRPP на 12AX7, фазоинвертор-драйвер выполнили на 12AU7, а на выходе поставили 6С33С-B (см. рис. 7). Авторы отмечают, что при фиксированном смещении 6С33С ведут себя нестабильно, поэтому пришлось использовать автоматическое и обязательно с одним резистором на обе лампы, иначе 6С33С плывут от малейшего изменения любого параметра.
Еще об одном триодном двухтактнике рассказывает John Stewart (Джон Стюарт). В целом ничего необычного за исключением небольшой обратной связи — аноды драйверов питаются от ультралинейных отводов первички выходного транса . Автор перепробовал с полдюжины выходных ламп и остановился на квартете из 6080, что при анодном напряжении в 400 В дало ему 30 Вт выходной мощности. Еще половина этого теряется на катодных резисторах. Приведены спектры выходного сигнала при наличии/отсутствии обратной связи, анодном в 300/400 В и выходной мощности 10/25 Вт.

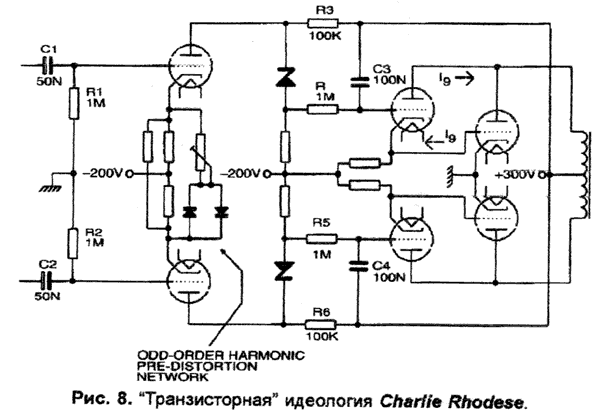

В разделе “Письма читателей” Charlie Rhodese (Чарли Роудз) делится своими идеями. Одна из них касается тока сетки при работе выходного каскада в классе А2. Если драйвер выполнить по схеме катодного повторителя, а его анод подключить к аноду выходной лампы, то получится некое подобие “составного” транзистора, так что даже при наличии тока сетки выходной лампы ток сетки драйвера будет равен нулю (см. рис. 8). Другая его идея касается принципа компенсации гармоник Ларри Лайла. Чарли не считает, что этот принцип будет точно реализован при емкостной связи между каскадами, разве что лишь при усилении одной синусоиды. Поскольку музыкальный сигнал весьма и весьма сложен, а положительные его полуволны совсем не похожи на отрицательные, то Чарли предлагает вместо емкости использовать стабилитрон, как это делают для сохранения постоянной составляющей в видеоусилителях. Что ж, не все же строить транзисторные усилители по ламповой схемотехнике, надо попробовать и транзисторные принципы в ламповой аппаратуре!
№ 3/99
Eсли бы вы могли по мановению волшебной палочки сконструировать усилитель вашей мечты, то на
что он был ы похож? Рыская по каталогам в бесконечных поисках лучшего и лишь натыкаясь на более
или менее подходящие компромиссы Виктор Хоменко (Balanced Audio Technology) пытается
определить “идеальную” лампу для каскада предварительного усиления. Исходя из предъявляемых к
предусилителю требований:
- триодный;
- не катодный повторитель;
- без общей ООС;
- низкоомная цепь анодной нагрузки;
- работа при больших токах;
- среднее усиление (15-20 дБ) он определяет и требования к используемой в нем лампе:
- вакуумный триод;
- усиление от 15 до 25;
- очень низкое внутреннее сопротивление — 100 Ом или меньше, чем меньше, тем лучше!
- высокая крутизна для умень-шения шумов — до 250 мА/В!
- ток накала 10 мкА — ого, не мечты ли это?!
- миниатюрные размеры.
Хотя такая лампа еще не создана, наиболее близка к ней вездесущая 6922, но все же и она
достаточно далека от идеала. К счастью для нас (читай: для них) в глубинах бывшего советского
ВПК жизнь не замерла, и постоянно рождаются новые разработки. Спустя годы появилось новое чудо
– 6Н30П, до лета 1998 года бывшая недоступной для Запада. Однако в ходе общения за рюмкой чая
Виктору удалось узнать о существовании этого чуда, а вскоре и заполучить несколько экземпляров
для изучения. Пробные результаты превзошли все ожидания. 6Н30П превзошла 6922 не только по
параметрам, но и по звуку. Виктор с удовольствием сообщает, что теперь Balanced Audio Technology
и обладает исключительными правами на сей девайс. 6Н30П под маркой Balanced Audio Technology
применяется в предусилителе VK-50SE и, по существу, заполняет промежуток между той отдаленной
мечтой и сегодняшним промышленным стандартом — 6922. Попросту говоря, она утраивает или даже
учетверяет все “совершенство” 6922. Более любознательные могут ознакомиться с материалом на сайте
www.balanced.com.
Примечание редакции: лампа 6922, она же ECC88, выпускается отечественной промышленностью
под названием 6Н23П.
№ 4/99
Вероятно, многие из вас помнят популярные в 50-60-х годах портативные радиолюбительские
конструкции вроде радиоприемника в мыльнице. Eric Barbour (Эрик Барбур) решил
продемонстрировать, что можно сделать на лампах в очень маленьких размерах и изготовил

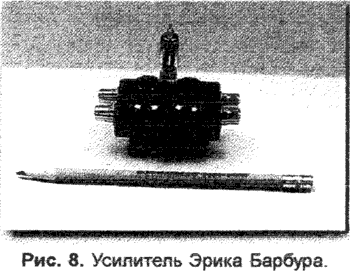

карманный предусилитель (см. рис. 8, где он для наглядности изображен рядом с карандашом).
В поисках подходящей лампы Эрик Барбур остановился на 6021, которая не микрофонит в отличие
от 6922 и легко обставляет дешевую 12AU7. Схема представляет собой обычный каскад с общим
катодом, разве что в аноде вместо резистора — источник тока на MOSFET’e. Для чего могла
понадобиться такая конструкция — так и осталось непонятным.
Bob Danielak в этот раз приготовил очередной небольшой сюрприз — маленький ламповый
усилитель с питанием от 12-вольтовой бортовой сети автомобиля. Нити накала ламп он запитал от
сети через гасящие резисторы, приняв во внимание, что напряжение там вполне может подниматься до

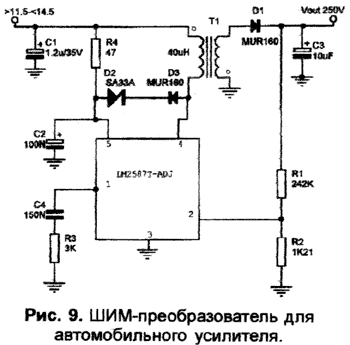

14.5 вольт. Для получения анодного напряжения 250В служит ШИМ-преобразователь на микросхеме
(см. рис.9), частота преобразования около 100 кГц. Импульсный трансформатор намотан на сердечнике
от Magnetic Inc. 43019-40 с зазором, первичная обмотка содержит 10 витков при индуктивности 40 мкГн,
вторичная — 132 витка, намотанных в два слоя. Сперва намотана половина вторички, затем через два
слоя изоляции первичка и после еще двух слоев изоляции — оставшаяся половина вторички.
№ 5/99
Необычную конструкцию на непривычной лампе ECLL800 — триоде-двойном пентоде, разработанном
SEL-Lorenz, предлагает Frans Scheyving (Франс Шивинг). Это двухканальный двухтактный
усилитель мощности всего на трех лампах, схема одного канала приведена на рис. 10. Оригинальная
схема была опубликована в Electronic Tube Handbook, Edition 1971, De Muiderkring. Ток выходных
пентодов составляет 27 мА, а выходная мощность — 4,3 Вт. При этом звук на удивление хорош — чист,
без тяжести или агрессии. Тональный баланс натурален, а мощности на однополосных акустических
системах хватает для нормальных уровней громкости.

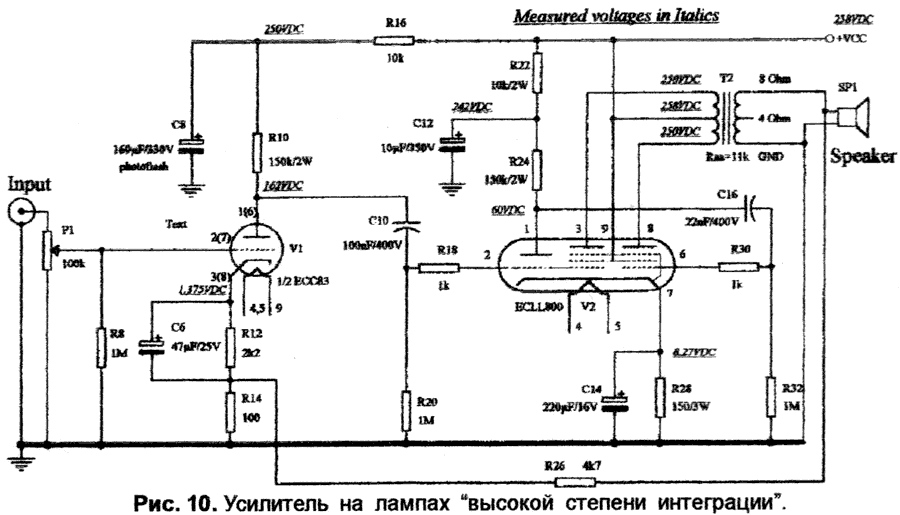

Рис.10 усилитель на ECLL800
Прим. редакции: не пытайтесь искать среди отечественных ламп аналог ECLL800, его не существует.
Но данное решение было очень популярным в 60-70-х годах при построении портативных радиоприемников
и музыкальных центров тех лет.
Ветеран звука, изучающий богатую ламповую историю Scott Frankland (Скотт Франкланд) прослеживает рождение и развитие вездесущих пентодов с их отличительным “пятым элементом”. Подробно освещая историю появления второй и третьей сеток и снабжая повествование иллюстрациями из RCA Tube Manual, Скотт попутно проводит сравнение пентодов с лучевыми тетродами, а в довершение ко всему приводит обзор книги “Лампы для усилителей звуковых частот”, в которой рассказывается о слабосигнальных лампах EF86, ECC40 и ECC83 и освещается работа блока питания и кенотрона GZ34.
№ 6/99
Наш бывший соотечественник Петр Белов в ночь перед Рождеством решил построить свой
первый hi-fi усилитель. Имея полный доступ к Svetlana’s Audio Lab, он выбрал спараллеленые
6Н1П в нижнем плече входного каскада, SV83 в верхнем, а на выход поставил по паре SV300B в

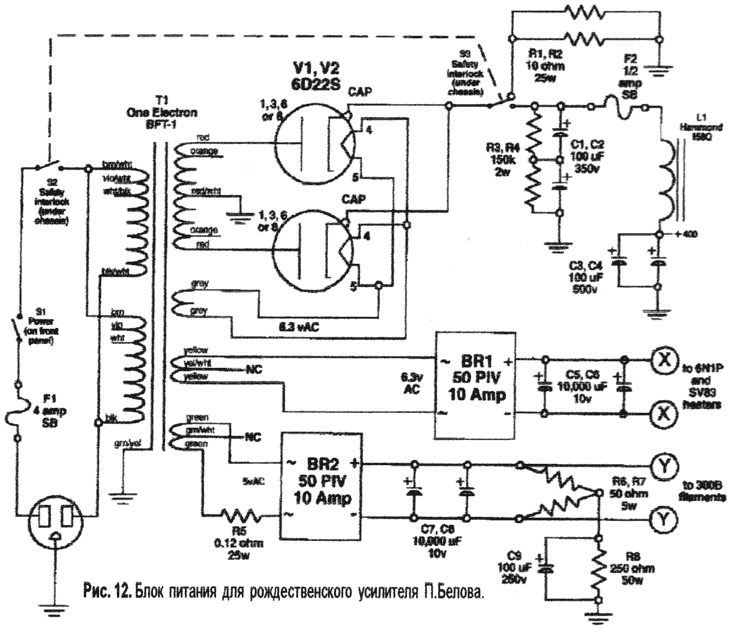

параллель и применил выходные трансы One Electron (см. рис.11). В блоке питания (см. рис.12 на
следующей странице) стоят светлановские же 6Д22С. Звук в конечном итоге по мнению автора получился
весьма оригинальным. Он не такой чистый, как у SV6550C, и не столь теплый как у светлановских EL34,
но при 16 Вт на канал его достаточно, чтобы раскачивать большинство громкоговорителей, при том
придавая вашим любимым компактдискам уникальное звучание.

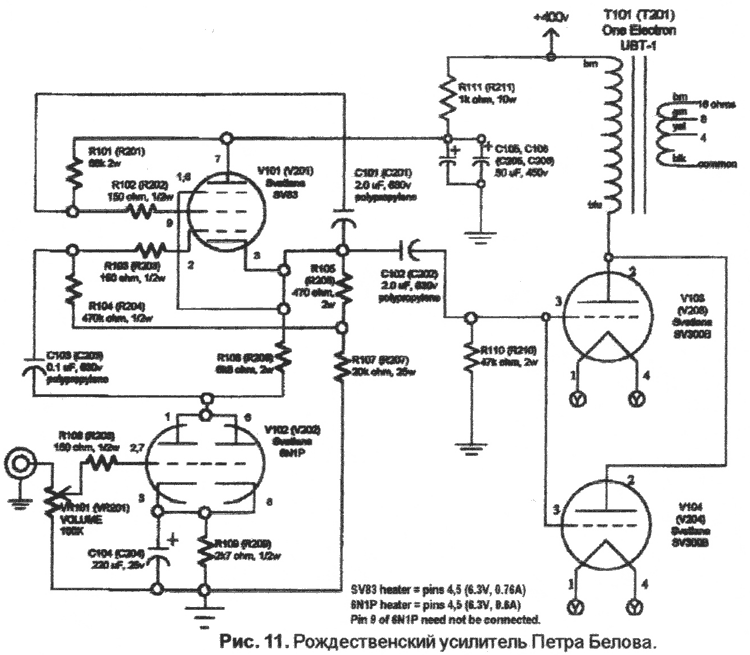

Рис.11 Рождественский усилитель Петра Белова
Рис.12 Блок питания для рождественского усилителя П.Белова

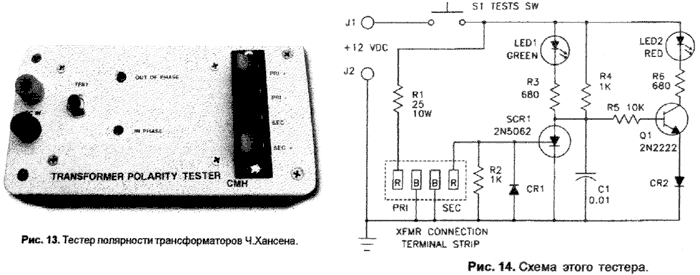

Небольшой, но полезный прибор соорудил Charles Hansen (Чарльз Хансен) для определения полярности обмоток трансформаторов (см. рис. 13). ANSI/IEEE C57.12.80-1978 определяет полярность трансформатора как мгновенное направление токов в его обмотках. Концы первички и вторички имеют одинаковую полярность если импульс, входящий в первичку, создает выходящий отклик во вторичке. Схема этого прибора приведена на рисунке 14. Для ее питания необходим источник постоянного тока напряжением 12В и отдающий ток как минимум 1А. Вследствие возможно значительной величины тока, проте-кающего через ограничительный резистор R1, не рекомендуется держать кнопку S1 длительное время.
