THE ULTIMATE

Rickard Berglund. Sweden SP Winter 95

Наконец-то одержана победа в битве между РР и SE!

Многим нравится звучание однотактных усилителей за то, что состав гармонических искажений у них близок к натуральному ряду. Вторая гармоника доминирует над третьей, третья над четвертой и так далее. Главным недостатком в SE считается то, что выходной трансформатор, для получения хорошего баса, должен быть больших размеров и, следовательно, дешевым быть не может.
    Усилитель ULTIMATE использует стандартный РР трансформатор, первичка которого соединена с парой выходных триодов, либо тетродов/пентодов в триодном включении. Сигнал раскачки по сеткам выходных ламп неодинаков. Здесь он для одного плеча вдвое больше, чем для другого. В этом случае выходной спектр очень близок спектру однотактного усилителя. Другое его достоинство в том, что он имеет очень "мягкое" ограничение, более красивое, чем у простого двухтактника.

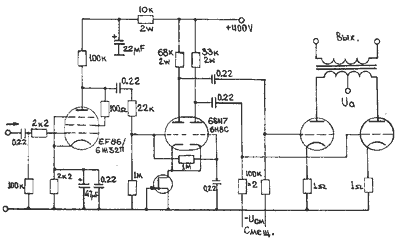

    Схема с питанием приведена на рисунках ниже. Полевой транзистор можно взять любой n-канальный с малым шумом и Idss=8-10 mA. Резисторы в 1 Ом в катодах выходных ламп используются для измерения смещения. Если вы применяете прямонакальные триоды, установите резисторы в анодные цепи.

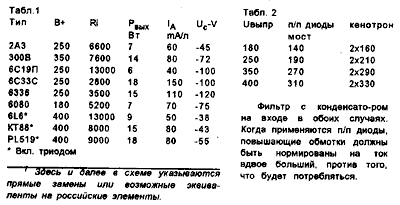

    В таблице 1 указаны лампы, которые возможно применить в качестве выходных. Коэффициент демпфирования будет зависеть от ламп: КТ88/6550 даст Кд=4, 300B даст 5, а 6336 (подобная 6СЗЗС) будет иметь Кд=6. Чувствительность по входу также зависит от типа выбранной выходной лампы. По желанию, по входу можно установить регулятор громкости.

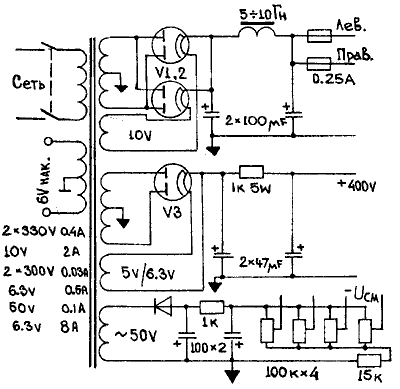

    Схема блока питания рассчитана на применение КТ88/6550 для двух каналов. Если вы используете 6336 или 6СЗЗС, то такой блок должен быть для одного канала, либо при достаточной мощности трансформатора питания, замените кенотроны на полупроводниковые выпрямители. Я не привел никаких данных об искажениях, но на глаз они примерно равны 4% по второй и 1% по третьей при указанной мощности. В таблице 2 приведены значения напряжений на питающем трансформаторе для различных случаев.

P.S. Резонно все-таки спросить, кто кого победил? У таких, прекрасно владеющих вопросом профессионалов, как Рик Берглунд, однозначных побед не бывает. Он выдвинул на соискание звания и премии "Winner" одно из решений, делающее звучание РР подобным SE, просто "перекосив" драйвер. Существует немало способов уподобления двухтатника однотактному и, в дальнейшем у нас дойдут до этого руки. - Ред.
